Giáo trình học Revit kết cấu bê tông
1.4) Định nghĩa đơn vị

) Dinh-nghia-don-vi

· Định nghĩa đơn vị chung cho dự án:

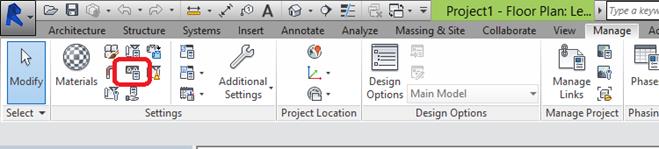

-      Vào Manage\Project Units:

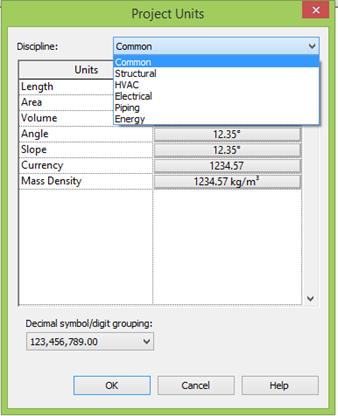

Trong hộp thoại Project Units:

-      Có nhiều nhóm đơn vị, trong đó Common là nhóm đơn vị chung, phổ biến. Việc chia nhóm như vậy chỉ đơn giản là cách quản lý số lượng lớn các loại đơn vị.
-      Trong tùy chọn của mỗi loại đơn vị có 3 tham số quan trọng cần quan tâm:

-    Các đơn vị đo dài không cần tiếp vĩ ngữ. Ví dụ (4.20 m, 4200mm chỉ cần ghi 4.20, 4200)



· Định nghĩa đơn vị cho các ký hiệu đặc biệt:

(Cao độ, đường kích thước, ... trong các Family phức hợp.)

-      Định dạng lưới cao độ (Level):

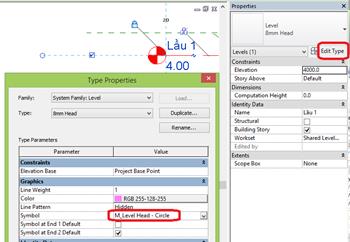

Chọn lưới cao độ, bấm Edit Type để mở hộp thoại Type Properties.

Định dạng số của lưới cao độ được định nghĩa trong Family riêng và đặt tại tham số Symbol.

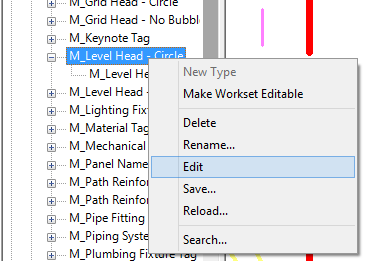

Tìm tên của Family này trong Family Browser và Edit Family để định dạng. (Cách tìm nhanh: Copy tham số Ctr+C, thoát ra mục Family Browser, click chuột phải để mở lệnh tắt, chọn Search… sau đó bấm vào next để di chuyển con trỏ đến Family cần tìm.)



*** Để sửa được ký hiệu của lưới cao độ, cần tham khảo trong phần thiết kế Family 2D.



-      Định dạng ký hiệu cao độ:

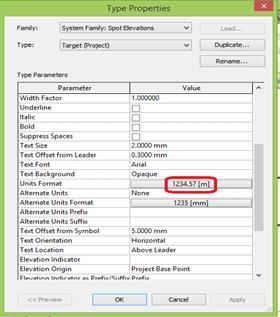

Chọn ký hiệu, bấm Edit Type để vào hộp thoại Project Units:




Để thêm dấu cộng trừ vào trước ký hiệu 0.00, trong tham số Prefix gõ mã Alt + 0177:



Mã này có thẻ tham khảo trong ứng dụng Character MAP của Window.
