8.4.1- Cốt thép trong bê tông

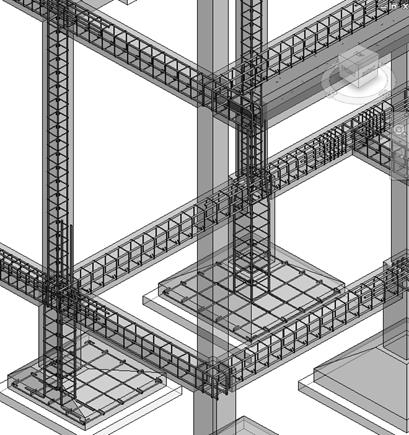

Mô hình thép được vẽ trong bê tông rất dễ dàng bằng các công cụ của Revit trong Menu Structure ta được mô hình như sau:



Dùng các kỹ thuật View tạo ra các hình chiếu: mặt cắt dọc, mặt cắt ngang của dầm, sàn, cột…Xem trong quyển sách chuyên ngành Kết cấu.

Các thông tin hình chiếu được Revit dùng Family 2D đọc tự động, còn số hiệu thép là do người dùng xác định đánh vào. Việc này có thể làm thủ công hay tự động bằng Plug-in.
