4.1 -  Triển khai mặt bằng kiến trúc

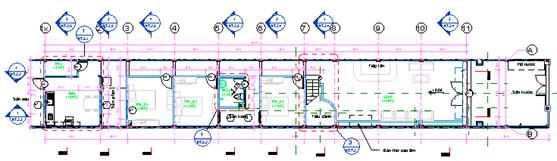

Mặt bằng kiến trúc bao gồm các thành phần sau:

§  Ký hiệu tên khu chức năng

§  Ký hiệu tên cấu kiện (tường, trần, sàn)

§  Dấu cắt, trích chi tiết

§  Kích thước định vị trục, khối

§  Kích thước chi tiết cấu kiện trên mặt bằng

§  Ký hiệu cao độ, hướng độ dốc trên mặt bằng

§  Ký hiệu hướng Bắc
