5.2 -  Triển khai mặt đứng

Mặt đứng bao gồm các thành phần sau:

§  Ký hiệu tên cấu kiện (cửa đi, cửa sổ)

§  Dấu cắt, trích chi tiết

§  Kích thước định vị cao độ, đường tham chiếu cao độ trên mặt đứng, mặt cắt

§  Ký hiệu số về loại cấu kiện và bảng chú thích

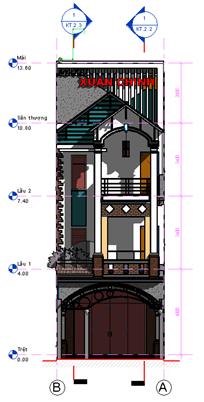

Bản vẽ kiến trúc ở giai đoạn thiết kế ý tưởng có sự khác biệt lớn giữa mặt đứng và mặt cắt. Mặt đứng giúp đọc được các khối của công trình qua đường nét và bóng đổ. Trong khi mặt cắt giúp đọc được không gian và kết cấu bên trong.

Ở giai đoạn thiết kế kỹ thuật, cách thể hiện mặt đứng và mặt cắt gần giống như nhau, có lẽ sự khác nhau chủ yếu do vị trí hình chiếu tạo ra.

Mặt cắt ngang qua công trìnhcó rất nhiều chi tiết bên trong cấu kiện được thể hiện bằng nét cắt, trong khi mặt đứng chủ yếu được thể hiện bằng nét thấy.

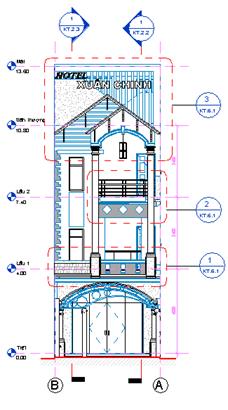

Revit có thế mạnh trong việc triển khai hồ sơ kỹ thuật cho nên các giải pháp để thể hiện mặt đứng giống như mặt cắt. Thông thường, mặt đứng thường hay được trích đoạn các chi tiết, hoa văn để triển khai tỷ lệ lớn.
