5.1 -  Triển khai mặt cắt

Mặt cắt bao gồm các thành phần sau:

§  Ký hiệu tên khu chức năng

§  Ký hiệu tên cấu kiện (tường, trần, sàn)

§  Ký hiệu tên cấu kiện (cửa đi, cửa sổ)

§  Kích thước định vị cao độ, đường tham chiếu cao độ trên mặt đứng, mặt cắt

§  Ký hiệu số về loại cấu kiện và bảng chú thích

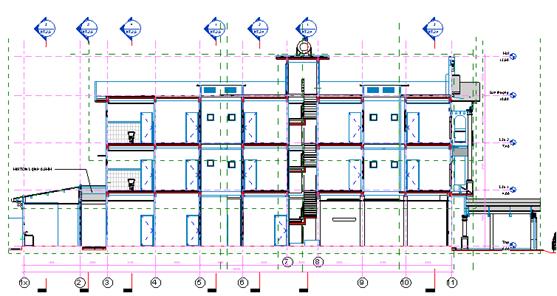

Mặt cắt là loại hình chiếu khó nhất đối với người vẽ. Vì khi cắt qua, tất cả các lớp cấu tạo từ bên trong đến bên ngoài đều lộ ra, vì vậy chi cần vẽ và chỉnh mặt cắt cho chính xác thì phần mô hình sẽ tự động đúng theo.
