4.3 -  Triển khai mặt bằng trần

Mặt bằng trần bao gồm các thành phần sau:

§  Ký hiệu tên khu chức năng

§  Ký hiệu tên cấu kiện (trần), chi tiết vật liệu trần, điểm chuẩn.

§  Kích thước định vị trục

§  Kích thước chi tiết định vị đèn

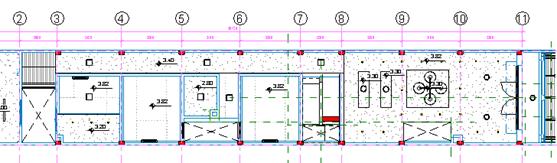

§  Ký hiệu cao độ, đồ nghiêngMặt bằng trần cơ bản được thể hiện:

Trần có nhiều loại, phổ biến là trần thạch cao khung chìm, khung nổi hay trần bê tông sơn nước.

§  Trần thạch cao khung chìm, khung nổi thể hiện khác nhau ở ký hiệu bề mặt vật liệu. Nếu là khung nổi thì thực hiện chỉnh sửa bề mặt vật liệu giống như vẽ sàn.

§  Trần bê tông sơn nước là loại trần dùng lớp vữa tô trần bê tông để thể hiện trần. Vì lớp bê tông kết cấu liên tục xuyên qua các phòng và xuyên qua dầm, trong khi trần bê tông chỉ giới hạn trong từng ô trần chia bởi dầm. Vì thế không thể định nghĩa lớp vữa tô chung với lớp bê tông kết cấu. Đối với công trình qui mô lớn phải dùng đối tượng trần (Ceiling) để vẽ lớp vữa dưới sàn bê tông.

§  Các loại trần không phẳng phải dùng massing để thể hiện.

§  Ngoài ra RA còn định nghĩa một loại trần không có độ dày. Đây là đối tượng dùng làm Host cho các thiết bị MEP.
