7.1 - Thiết kế bảng thống kê
Tùy theo yêu cầu và cách thể hiện bản vẽ, mỗi đơn vị thiết kế có kiểu định dạng riêng cho từng loại bản thống kê. RA cung cấp công cụ để đọc dữ liệu từ cấu kiện 3D liệt kê ra theo dạng bảng bằng một số công cụ chuyên biệt.
Cho đến phiên bản hiện nay của RA, mặc dù đã có nhiều cải tiến nhưng vẫn còn một số vấn đề mà RA chưa thể làm hài lòng tất cả người dùng. Tuy vậy, nếu có các giải pháp phù hợp thì có thể trình bày được mọi bảng thống kê mà không cần đến sự can thiệp của các phần mềm khác.

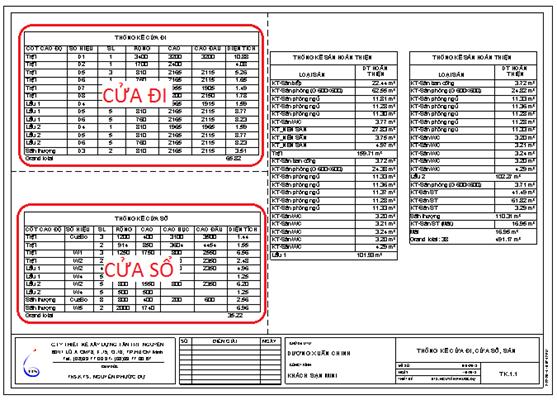

Một số bảng thống kê trình bày theo kiểu thường dùng ở Việt Nam:
Trong hồ sơ kiến trúc tối thiểu phải có bản thống kê cửa đi, cửa sổ, nếu hồ sơ đầy đủ phải thống kê vật liệu hoàn thiện như ốp lát, sơn nước,… và đối với hồ sơ thể hiện bằng Revit thì được khai thác thống kê luôn cả vật liệu và cấu kiện phần thô như tường, sàn, cột,… để hỗ trợ cho bộ phận dự toán.
Tuy nhiên Revit chỉ thống kê được những đối tượng 3D
Bảng thống kê trong giao diện làm việc có giao diện khác bảng thống kê trình bày trong trang in.
Công cụ trên giao diện làm việc của bảng thống kê:
① Nhóm lệnh thiết kế nhanh thêm cột tham số dạng biểu thức.
② Nhóm lệnh nhanh thêm, bớt, ẩn hay hiển thị cột tham số.
③ Nhóm lệnh thêm bớt hàng trong bảng. Lưu ý đối với các hàng thống kê dữ liệu là đối tượng 3D, việc xóa hàng đồng nghĩa với việc xóa đối tượng 3D trong mô hình dự án.
④ Nhóm lệnh thiết kế tiêu đề của bảng.
⑤ Nhóm lệnh thiết kế định dạng khi trình bày bảng trên trang in.
⑥ Tìm đối tượng trên hàng được chọn trong các View của dự án.
Thanh công cụ trên giúp làm nhanh và trực quan một số tác vụ trên bảng, thực ra tất cả các lệnh đó đều có thể thực hiện trong bảng Schedule Properties.
Công cụ trong bảng Schedule Properties cũng như công việc tạo danh mục bản vẽ đã trình bày đầy đủ trong cuốn 1. Phần này sẽ hướng dẫn các bước thực hành từng loại bảng thống kê cửa, cấu kiện kiến trúc và vât liệu.
