Brick-Walls

Brick Walls

Brick Wall là các loại định mức xác định thể tích của phần kết cấu tường như gạch xây, bê tông cốt thép,...Trong Revit, kiểu tường này định nghĩa các lớp vật liệu kết cấu trong nhóm lớp Core

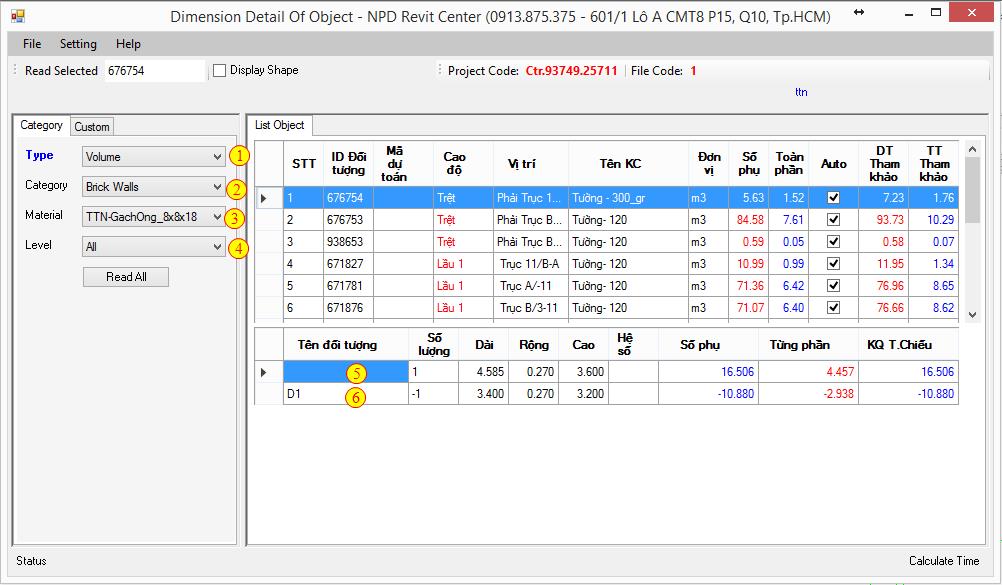

1- Chọn loại dữ liệu xuất ra. Chọn Volumne (Thể tích), danh sách các đối tượng hỗ trợ phân tích tính thể tích được liệt kê bên dưới.

2- Chọn loại đối tượng cần đọc thể tích. Brick Wall là đối tượng gạch xây, cũng có thể dùng tính tường bê tông cốt thép. Brick Wall được hiểu là phần kết cấu của tường.

3- Chon loại vật liệu của tường để phân tích. Danh sách này liệt kê tất cả các loại vật liệu mà tất cả các tường có trong dự án đang sử dụng. Trường hợp hiện tại, cần chọn đúng loại vật liệu cần tính. Trong trường hợp vẽ mô hình có nhiều tên vật liệu định nghĩa cho cùng một loại vật liệu thì cần thoát ra định nghĩa và gán lại cho thống nhất.

4- Chọn cao độ (Tầng) cần phân tích. Đối với những công trình lớn hoặc việc phân tích mã định mức còn phân loại dựa theo cao độ của cấu kiện, tùy chọn này cho phép phân tích từng tầng.

5 - Phần kích thước tổng.

6- Lỗ trống tường do cửa đi, cửa sổ tạo ra và được ghi lai dự trên Typy Mark của cấu kiện tường.

Sau khi hoàn tất chính xác đối tượng cần phân tích, bấm nút lệnh <Read All>  để bắt đầu phân tích.

Chương trình bắt đầu phân tích từng đối tượng và ghi dữ liệu lên máy chủ (Database).

Khi chương trình kết thúc, bảng danh sách dữ liệu hiện ra liệt kê mỗi dòng tương ứng một cấu kiện được vẽ trong Revit.

Chọn từng dòng để xem tiên lượng chi tiết của đối tượng phân tích bên dưới.

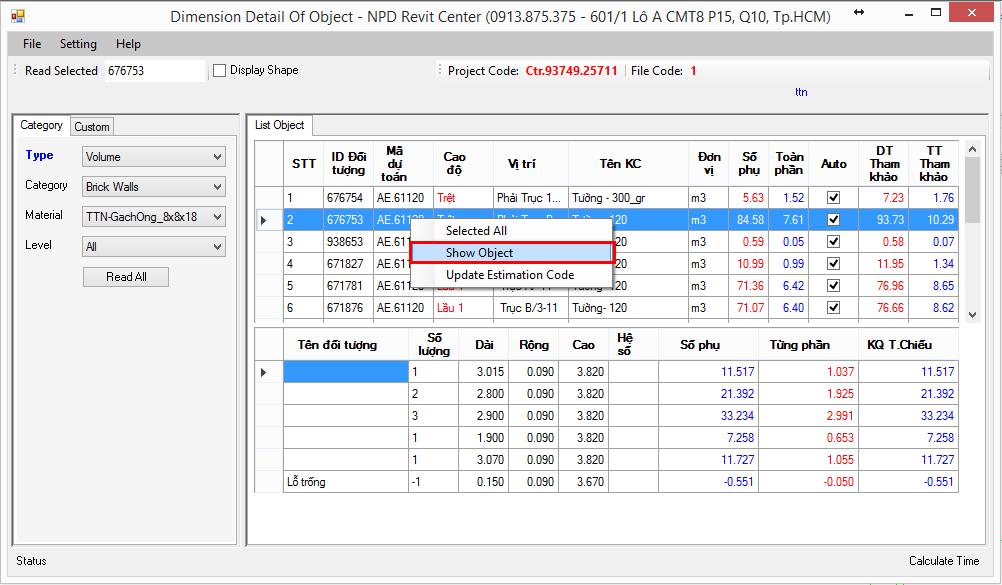

Tìm đối tượng được chọn: Chọn một dòng đối tượng, nhấn phím phải để mở Shortcut, chọn Show Object.

Gán mã dự toán: Chọn một hay nhiều dòng đối tượng để gán mã dự toán. Chọn tất cả bằng <Select All>.

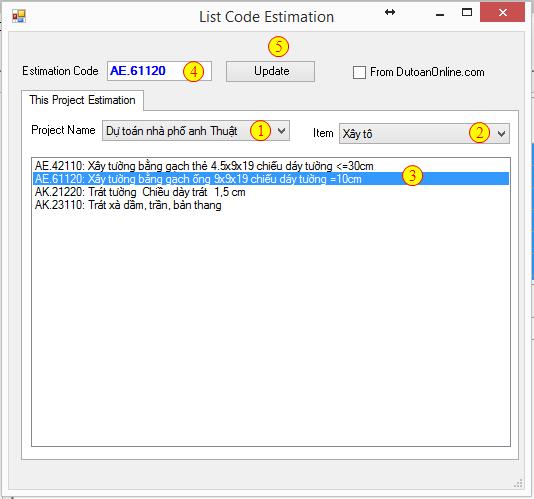

Sau do chọn Update Estimation Code (Cập nhật mã dự toán- Mã định mức). Hiển thị danh mục các đối tượng hộp thoại để chọn mã dự toán tương ứng trong phần mềm dự toán:

1- Chọn công trình tương ứng trong phần mềm dự toán.

2- Chọn hạng mục chứa mã định mức.

3- Chọn 1 dòng công việc, mã định mức sẽ tự động Update lên mục 4.

4- Mã định mức được chọn.

5- Bấp <Update> để thực thi lệnh cập nhật.
