Xuất tiên lượng dự toán
1.3.3d: Structural Floors
Structural-Floors
|
Structural Floors là các định mức xác định thể tích vật liệu của sàn bê tông. Theo nguyên tắc dự toán, cần giao cột cắt dầm, dầm chính cắt dầm phụ, dầm cắt sàn.
Dùng lệnh Switch Jion Order Chọn toàn bộ Cột, chạy lệnh. Chọn toàn bộ Dầm, chạy lệnh. Sau đó chọn toàn bộ dầm chính, chạy lại lệnh. Chọn toàn bộ Sàn, chạy lệnh. Chọn Các thông tin xác định nhóm dầm đà, cần phân tích.

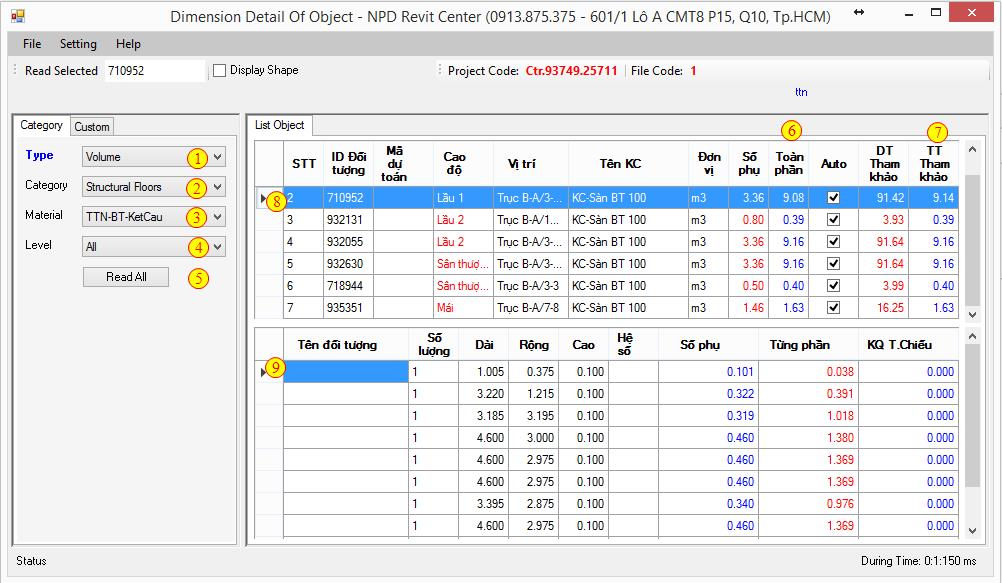

1- Type Result : Chọn Volumne, Kiểu thể tích.
2- Category: Chọn Structrural Floors, Đối tượng sàn.
3- Material: Mục này chọn Tên vật liệu, cần thống nhất tên vật liệu trong kết cấu sànbê tông. Nếu cùng loại mác bê tông thì phải gán cùng một tên.
4- Cao độ, tầng. Giúp việc chọn lọc đối tượng phân tích.
5- Read All: Chạy lệnh phân tích.
6- Cột kết quả tính toán từ dữ liệu phân tích.
7- Cột kết quả tham chiếu, cột này tham chiếu từ tham số Volume trong cấu kiện dầm.
8- Chọn một dòng để hiển thị kết quả phân tích tiên lượng bên dưới.
|
để thực hiện các nhiệm vụ trên dễ dàng.
