Xuất tiên lượng dự toán
1.3.3c: Structural Columns
Structural-Columns
|
Structural Columns là các định mức xác định thể tích vật liệu của cột bê tông. Theo nguyên tắc dự toán, cần giao cột cắt dầm, dầm chính cắt dầm phụ, dầm cắt sàn.
Dùng lệnh Switch Jion Order Chọn toàn bộ Cột, chạy lệnh. Chọn toàn bộ Dầm, chạy lệnh. Sau đó chọn toàn bộ dầm chính, chạy lại lệnh. Chọn toàn bộ Sàn, chạy lệnh. Chọn Các thông tin xác định nhóm dầm đà, cần phân tích.

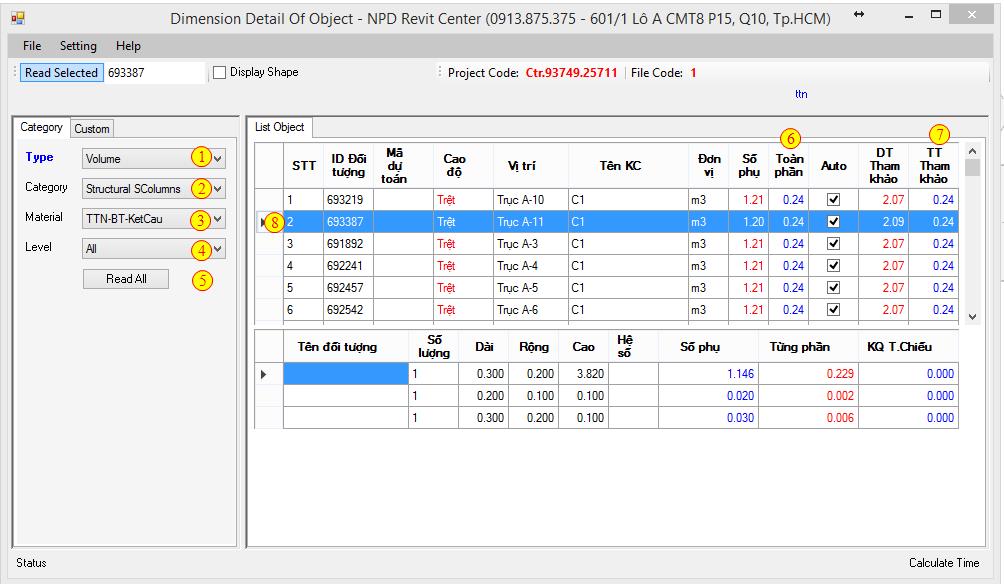

1- Type : Chọn Volumne, Kiểu thể tích.
2- Category: Chọn Structrural Columns, Đối tượng cột.
3- Material: Mục này chọn Tên vật liệu, cần thống nhất tên vật liệu trong kết cấu cột bê tông. Nếu cùng loại mác bê tông thì phải gán cùng một tên.
4- Level: Cao độ.
5- Read All: Chạy lệnh phân tích.
6- Cột kết quả tính toán từ dữ liệu phân tích.
7- Cột kết quả tham chiếu, cột này tham chiếu từ tham số Volume trong cấu kiện cột bê tông.
8- Chọn một dòng để hiển thị kết quả phân tích tiên lượng bên dưới.
|
để thực hiện các nhiệm vụ trên dễ dàng.
